Persamaan Flyback TV

Pin Flyback dilihat / dihitung dari bawah searah jarum jam.

AKARI / FUJITEC China
  • 14" BSC 22 - 01N401
  • 14" BSC25 - 1194
  • 20/21" BSC25 - 4803T
  • 14" BSC22 - 2007 (B+125)
  •  20" BSC25-N0803A
COL_B+115V_NC_AFC_GND_H_ABL_NC
AKIRA
  • 14" JF0501 - 1901
  • 21" BSC23 - N0114
COL_B+115V_GND_185V_H_ABL_GND_16V_NC_24V

AKIRA Vert +14v dan -14v
  • 21" JF0501 - 19959
  • 21" BSC25 - 0235A
  • BSC25-4004A
  • BSC25-N 0103
  • BSC24-01N4004U
COL_B+115V_+14V_-14V_GND_H_AFC_ABL_NC_185V

AKIRA CT-29TK9Ae
  • JF0501-2202
Col_B+125v_Afc/Nc_-12v_+12v_Gnd_H_Abl_Gnd_180v

AKIRA / FUJITEC IC8893CPBNG.......
  • 21" BSC25 - 05N2135H
  • 21" BSC25 - N0379
  • 21" BSC25 - 3604V
COL_B+115V_NC_AFC_GND_H_ABL_180V
  • BSC22-68F03
  • BSC25-N0449
COL_B+115V_24v_AFC_GND_H_ABL_180V
AIWA 14/20"
  • 84-L83-606-01
  • FTK 14B011
COL_B+115V_24V_GND_185V_H_ABL_GND_AFC_12V

DETRON
  •  14" 154 - 164F
  •  20" 154 - 165D
24v_14v_B+115V_H_AFC_ABL_GND_185V_NC_COL

SHARP


  • 14" F0067PE
  • 20" F0069PE
COL_B+115V_24V_16V_NC_AFC_GND_H_185V_ABL

  • 21" F0147PE
COL_B+115V_GND_24V_12V_AFC_185V_GND_H_ABL

  • 14" F0193 / 21"F0194
  Col_B+115V_GND_40V_12V_AFC_185V_GND_H_ABL
SHARP picollo
  • 14" BSC26 - 2631S / FA060 WJ - SA
  •  21" JF0501-32601 / A071WJ - A
COL_B+125V_GND_24V_12V_AFC_185V_GND_H_ABL

  • 29" FA100WJ / FA116WJ
Col_B+125v_Gnd_+14v_-14v_Nc_180v_Gnd_H_Abl

GOLDSTAR / LG / AKARI / INTEL
  • 154-177B
  • 154-064P
  • 6174-8004A (kadang 12V/16V gak ada)
  • 6174Z-6040X
COL_185V_B+115V_GND_16V_24V_40V_ABL_H_AFC

  • 154-177E
COL_185V_B+90v_BOOST UP_25V_12V_GND_ABL_H_AFC

JVC
  • 21" BSC25 - 0262
COL_B+115V_AFC_NC_24V_GND_H_ABL_185V_ GND

JVC AV20NX
  • 21" JF0501 - 3241 / QQ0189 - 001
 Col_B+115v_ AFC_-12V_+12V_Gnd_HT_ABL_185v_Gnd

FUJITEC lama

  • BSC22 - 2314H
  • JF0501-1903
  • FCM14A032
  • KFS 60844
COL_B+115V_180V_16V_24V_H_GND_ABL_AFC_NC


PANASONIC
  • TLF14695F/Alpha Gold
  • TLF 15610 F
  • TLF 15611 F
  • KFS60844
Col_B+_Gnd_PS sink -_25v_Ht_185v_Abl_Nc_PS sink+
  • 20" TLF 4N052
Col_B+115v_Nc_24v_H_180v_Gnd_Gnd  (R2W 1 ohm)_16v_ABL
  • ZTF N82014B
Col_B+140v_Nc_+16v_Gnd_H_Gnd_ABL_-16v_ 180v
  • 21" G4GAM3F2

Col_B+90v_180v_Nc_Nc_Nc_Nc_Abl_Gnd_Ht

SANSUI
  • JF0501 -1206
  • JF0501-1204
COL_B+115V_185V_16V_24V_H_GND_ABL_AFC_NC

LG


           20": 6174 - 600E
                              Col_185v_B+115V_Gnd_-14v_+14v_Gnd_ABL_H_AFC
  • 21" BSC24-3366J (Super Slim)

    • 21" 6174V-6006H (Flat & Super Slim)
COL_185V_B+115V_GND_Nc_24V_Nc_ABL_H_AFC
  • 29" 6174Z - 5003A
Col_B+115v_+14v_-14v_200v_Gnd_Nc_28v_ABL_H


LG ultra Slim


  • 21" BSC25-N0363
  • 29" BSC26-N2138
Col_B+115V_+14V_-14V_200V(Video)_Gnd_Inner_26V_Abl_H

LG super slim
  • 6174913002A
  • BSC24-3366J
COL_185V_B+115V_GND_Nc_24V_Nc_ABL_H_AFC

TOSHIBA
  • 14" TFB 4067 BD
  • 21" TFB 4125CH
  • 21" TFB 4213AG (Flat)
  • 29" TFB 4086A
COL_B+115V_185V_GND_NC_24V_12V_ABL_H_AFC

POLYTRON / DIGITEC
  • 20" FCM 20 B 061N
  • 21"JF 0501- 19577
COL_B+115V_GND_NC_185V_H_NC_ABL_+12V_-12V


  • 21" JF0501-195913
  • 21" FTK-21R011UN


Col_B+115V_Gnd_185v_Nc_H_25v_Bcl_12v_Afc

POLYTRON lama
  • 14" FCK 14A006
  • 20" FCM2015H
  • 20" FTK21R002
NC_NC_GND_185V_16V_H_24V_ABL_B+115V_COL

SAMSUNG
  • FSV 14A004
  • FSV14A001
  • FSV20A001
16,5V_AFC_H_24/40V_180V_GND_NC_ABL_B+125V_COL

  • FOK14A001
  • FSV-14A004C
  • FSV-14A004H
  • FSA-38031M
  • FSA 173 B
  • AA26-002101A
 +16,5V_24V_H_-16V,5_185V_GND_NC_ABL_B+125V_COL
  • 14/21" Flat FOK14B001
Col_NC_B+123V_NC_200V_Gnd_H_-16,5V_+16,5V_ABL

TV China
  • BSC 25 Z 603F
  • BSC 25 - 4813A
  • BSC 25 - N1003A
  • BSC25 - N0608
TP1_COL_TP2_B+115v_TP3_TP4_GND_H_ABL_NC(180V)

  • BSC24-014001D
  • BSC25-N0321
  • BSC25-N1534
  • BSC25-N1634
  • BSC25-Z1003
  • BSC25-Z2705
  • BSC25-Z2706
  • BSC25-N0313
  • BSC25-F1125A

TP1_COL_TP2_B+115v_TP3_TP4_GND_H_ABL_AFC

TV China
  • BSC 25 - 2004PR
COL_B+115v_NC_AFC_GND_H_ABL_NC_TP1_TP2

  • BSC24-01N4014K
  • BSC25-T1010A
T1_COL_T2_B+115v_T3_T4_GND_H_ABL_180V

SANYO
  • 21" L 40 B 15300 / L40B17100
  • JF0501-32639 (SANYO SLIM 21")
COL _B+115V_NC_185V_AFC_ABL_NC_LOW B_H_GND

SANYO SLIM FLAT 29"


  •  BSC26-2629S part no: ILB4L40B07500
 Col_B+140v_Nc_Video 185v_Afc_Abl_Nc_Low B_H_Gnd
 Tr Hor D2634
TCL
  • 21" BSC 25 - 0299D
  • JF0501-1914
  • BSC25 - 0231
  • 21" BSC25-0284C
  • BSC 66G (124-3810)
  • BSC25-0211
  • JF0501-1909A
  • JF0501-1214
185V_COL_AFC_B+115V_12V_24V_ABL_GND_NC_H

TV China
  • 29" BSC26 - 3606A
Col_B+115V_NC_AFC_GND_H_ABL_T1_T2_T3
TV China
  • 29" BSC28 - N2329
Col_TP2_B+115V_GND_185V_NC_NC_ABL_H_AFC

TV SAMSUNG
  • 29" FUH29A001 (B+ 135v)
  • SAMSUNG FLAT SLIM 29" JF0501 - 91911 (FQH29A003) (B+125v)
  • 21" SLIM FQH21A004 / BSC25-0217G / AA26-00305A / FUH29A001B (S) (B+120/125V)
COL_NC_B+125V_NC_200V_GND_H_-16,5V_+16,5V_ABL


K
ONKA
  • 14" BSC25-2023S
  • 14" BSC25 - 0106
  • 21" BSC25-2666S
  • 20" BSC25-0111
COL_185V_B+115V_GND_AFC_14V_ABL_H_NC_NC
  •  21" BSC25-0146
 Col_185v_B+115_Gnd_Nc_Nc_Abl_Ht_Gnd_Afc

SONY
  • 8-598-858-00
  • 8-598-831-00
  • 8-598-811
  • 1-453-284-11
COL_B+_200V_H_GND_-13V_GND_+13V_NC_ABL

SONY  Trinitron
  • 29" 1-439-423-32


H1_H2_180v_B+_Col_14V_Abl_Nc_26v_Nc_Gnd


RCA
  • 14" 6174Z - 8006A
B+110_Col_6.5V_Gnd H_H_Abl_-12V_Gnd_180v_+12v

PHILIPS
  • 29" JF0501 - 9185
  • BSC25 - N2319
  • BSC25 - N2911
Col_B+125v_180v_Afc_H_8v_12v_ABL_45v_Gnd

SANKEN
  • 21" BSC24-01N4004U
  • JF0501 - 19959
  • BSC25 - 0235A
  • BSC25-N 0103
Col_ B+115_+14V_-14V_Gnd_Ht_Afc_Abl_Nc_180v
Provider Internet ISP Dedicated Indonesia
Paket internet Dedicated Fiber Optik & Wireless Indonesia
Paket internet Kantor Dedicated, ISP Dedicated Fiber Optik & Wireless Indonesia
Provider Internet ISP Dedicated Indonesia terbaik, internet Kantor Dedicated, Fiber Optik & Wireless Indonesia

Rabu, 24 Agustus 2011

PIN PROTEKSI POLYTRON

Polytron

Model / Series Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
DIVA Series, DIPE Series Pin No.62 IC HBT-00-0X Vertikal Output 5 Volt Suntik Pin No.62 tegangan 5V
EXCEL Series Pin No.61 STV223X BCL (Beam Current Limiter) 5 Volt Lepaskan J345
BML Chasis (MX5203MS, MX-20323) Pin No16 IC701(HBM-00-XX) Vertikal Output 5 Volt Suntik Pin No.16 tegangan 5V
Pin No.46 IC301 (STV228X) BCL (Beam Current Limiter) Lewat D304 5 Volt Lepaskan D304
Provider Internet ISP Dedicated Indonesia
Paket internet Dedicated Fiber Optik & Wireless Indonesia
Paket internet Kantor Dedicated, ISP Dedicated Fiber Optik & Wireless Indonesia
Provider Internet ISP Dedicated Indonesia terbaik, internet Kantor Dedicated, Fiber Optik & Wireless Indonesia

Selasa, 23 Agustus 2011

PIN PROTEKSI TV PANASONIC

Panasonic MN152810TT, AN5606K
Masukan Proteksi Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
Pin No.20 IC601 (0 Volt) R428 (56K) Vertikal Output R428 = 0 Volt Lepaskan R428
D522 Heater / X-ray Anoda D522 = 0 Volt Lepaskan D522
Q451 Tegangan 24V Collector Q451 = 0 Volt Lepaskan Q451
Q503 Tegangan 12V. Collector Q503 = 0 Volt Lepaskan Q503
Pin No.50 IC1102 (5.3 Volt) Q1136 Sinkronisasi Video Pin No.50 IC1102 = 5.3 Volt Lepaskan Q1136
Panasonic MN152810TTD6, AN5607K
Masukan Proteksi Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
Pin No.20 IC601 (0 Volt) R474 (47K) Vertikal Output R474 = 0 Volt Lepaskan R474
Q451 Tegangan 24V Collector Q451 = 0 Volt Lepaskan Q451
Q503 Tegangan 12V Collector Q503 = 0 Volt Lepaskan Q503
Pin No.50 IC1102 (5.3 volt) Q1136 Sinkronisasi Video Pin No.50 IC1102 = 5.3 Volt Lepaskan Q1136
Panasonic GOLD Series, MN1528111, AN5192K-A
Masukan Proteksi Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
Pin No.55 IC601 (0 Volt) D544 (MA410B) X-ray Anoda D544 = 0 Volt Lepaskan D544
R426 (56K) Vertikal Output R426 = 0 Volt Lepaskan R426
Q503 (A564) Tegangan 12V Collector Q503 = 0 Volt Lepaskan Q503
Q451 (A564) Tegangan 24V Collector Q451 = 0 Volt Lepaskan Q451
Panasonic MX-5A Chassis, MN1871681TFK, M52770ASP
Masukan Proteksi Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
Pin No.36 IC601 (0 Volt) D590 (MA4108) X-ray Anoda D590 = 0 Volt Lepaskan D590
Q580 (B709) Tegangan 24V Collector Q580 = 0 Volt Lepaskan Q580
Q581 (B709) Tegangan 9V Collector Q581 = 0 Volt Lepaskan Q581
Provider Internet ISP Dedicated Indonesia
Paket internet Dedicated Fiber Optik & Wireless Indonesia
Paket internet Kantor Dedicated, ISP Dedicated Fiber Optik & Wireless Indonesia
Provider Internet ISP Dedicated Indonesia terbaik, internet Kantor Dedicated, Fiber Optik & Wireless Indonesia

PIN PROTEKSI SHARP

Chasis UA-1, Menggunakan IC IX3368CEN1-5 Atau IX3410CEN1-5
Masukan Proteksi Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
Pin No.8 IC801 (3,3 V)
Menonaktifkan Proteksi utama,
Lepaskan Jumper J223
D609 Tegangan 8V Anoda D609 = 3.3 Volt Lepaskan D609
D606 ABL / X-ray Anoda D606 = 3.3 Volt Lepaskan D606
D614, Q603 Heater / X-ray Anoda D614 = 3.3 Volt
Collector Q603 = 3.3 Volt
Lepaskan D614
Lepaskan Q603
D752 Tegangan 5V Anoda D752 = 3.3 Volt Lepaskan D752
D504 Tegangan 16V (Sound Amp) Anoda D504 = 3.3 Volt Lepaskan D504
D502 Tegangan 45V (Vertikal) Anoda D502 = 3.3 Volt Lepaskan D502
D503 Vertikal Output Anoda D503 = 3.3 Volt Lepaskan D503
D613 Tegangan 180V Anoda D613 = 3.3 Volt Lepaskan D613
Chasis UA-1 (Lubang), Menggunakan IC IX3368CEN7
Masukan Proteksi Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
Pin No.8 IC801 (3,4 V)
Menonaktifkan Proteksi utama,
Lepaskan Jumper J208 dan D203
D203 Tegangan 33V (Tuner) Anoda D203 = 3.4 Volt Lepaskan D203
D607 Tegangan 190V Anoda D607 = 3.4 Volt Lepaskan D607
D604, Q603 Heater / X-ray Anoda D604 = 3.4 Volt
Collector Q603 = 3.4 Volt
Lepaskan D604
Lepaskan Q603
D601 ABL / X-ray Anoda D601 = 3.4 Volt Lepaskan D601
Q501 Tegangan Supply Vertikal Collector Q501 = 3.4 Volt Lepaskan D501
Menggunakan IC IX 2938CE, TB1226
Masukan Proteksi Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
Pin No.30 IC1001 (5,1 V) D616 Tegangan 9V Anoda D616 = 5.1 Volt Lepaskan D616
D607 Tegangan 180V Anoda D607 = 5.1 Volt Lepaskan D607
Q607 Heater / X-ray Collector Q607 = 5.1 Volt Lepaskan Q607
D606 ABL / X-ray Anoda D606 = 5.1 Volt Lepaskan D606
D611 Tegangan 5V Anoda D611 = 5.1 Volt Lepaskan D611
D201 Tegangan 9V Anoda D201 = 5.1 Volt Lepaskan D201
Menggunakan IC IX 2694, M52340
Masukan Proteksi Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
Pin No.38 IC1001 (0 V) D606 Heater / X-ray Anoda D606 = 0 Volt Lepaskan D606
D616 ABL / X-ray Anoda D616 = 0 Volt Lepaskan D616
Q603 ABL / X-ray Collector Q603 = 0 Volt Lepaskan Q603
D610 Heater / X-ray Anoda D610 = 0 Volt Lepaskan D610
Chasis G2 Menggunakan IC IX 3031CE, TB1226
Masukan Proteksi Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
Pin No.30 IC1001 (3,3 V) D618 Tegangan 9V Anoda D618 = 3,3 Volt Lepaskan D618
D607 Heater / X-ray Anoda D607 = 3,3 Volt Lepaskan D607
Q607 Heater / X-ray Collector Q607 = 3,3 Volt Lepaskan Q607
D606 ABL / X-ray Anoda D606 = 3,3 Volt Lepaskan D606
D611 Tegangan 5V Anoda D611 = 3,3 Volt Lepaskan D611
GA-4M Chasis, Menggunakan IC IXB226WJ, M61260
Masukan Proteksi Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
Pin No.7 IC1001 (4.5 V) D605 Tegangan 185V Anoda D605 = 4,5 Volt Lepaskan D605
D608 ABL / X-ray Katoda D607 = 4,5 Volt Lepaskan D608
Q603 Heater Collector Q603 = 4,5 Volt Lepaskan Q603
D203 Tegangan 33V (Tuner) Anoda D203 = 4,5 Volt Lepaskan D203
D1091 Tegangan 9V Anoda D606 = 4,5 Volt Lepaskan D1091
Pin No.6 IC1001 (3.4 V)
D1010 Tegangan 15V Pin No.6 IC1001 = 3.4 Volt Lepaskan D1010
Chasis GA-6, Menggunakan IC IXB725WJ, Chasis GA-7 Menggunakan IC IXB855WJZZ
Masukan Proteksi Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
Pin No.63 IC801 (4.1 V) D1005 Tegangan 9V Anoda D1005 = 4,1 Volt Lepaskan D1005
D608 ABL / X-ray Katoda D608 = 4,1 Volt Lepaskan D608
Q603 Heater Collector Q603 = 4,1 Volt Lepaskan Q603
D805, D203 Tegangan 33V (Tuner) Anoda D805 & D203 = 4,1 Volt Lepaskan D203
D204 Tegangan 5V (Tuner) Anoda D204 = 4,1 Volt Lepaskan D204
Pin No.7 IC801 (3.9 V) D1002 Power supply (AC-Detect) Pin No.7 IC801 = 3.9 Volt Lepaskan D1002
Pin No.8 IC801 (0.6 V) R523 Vertical Pin No.8 IC801 = 0.6 Volt Lepaskan R523
Menggunakan IC IXC080WJN5Q
Masukan Proteksi Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
Pin No.63 IC801 (4.1 V)
Menonaktifkan Proteksi utama,
Lepaskan Jumper J497
D1108 Tegangan 5V Anoda D1008 = 4,1 Volt Lepaskan D1108
D605 Tegangan 185V Katoda D605 = 4,1 Volt Lepaskan D605
D608, D607 ABL / X-ray Katoda D608 = 4,1 Volt Lepaskan D608
Q603, D604 Heater / X-ray Collector Q603 = 4,1 Volt Lepaskan Q603
D203 Tegangan 33V (Tuner) Anoda D203 = 4,1 Volt Lepaskan D203
D1105 Tegangan 5V Anoda D1105 = 4,1 Volt Lepaskan D1105
Pin No.64 IC801 (3.9 V) D1002 Power supply (AC-Detect) Pin No.64 IC801 = 3.9 Volt Lepaskan D1002
Pin No.65 IC801 (0.6 V) R523 Vertical Pin No.65 IC801 = 0.6 Volt Lepaskan R523
Menggunakan IC IXC688WJ / IC IXC844WJ
Masukan Proteksi Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi
Pin No.81 IC801 (4.1 V)
D1108 Tegangan 5V Anoda D1008 = 4,1 Volt Lepaskan D1108
D605 Tegangan 185V Katoda D605 = 4,1 Volt Lepaskan D605
D608, D607 ABL / X-ray Katoda D608 = 4,1 Volt Lepaskan D608
Q603, D604 Heater / X-ray Collector Q603 = 4,1 Volt Lepaskan Q603
D203 Tegangan 33V (Tuner) Anoda D203 = 4,1 Volt Lepaskan D203
D1105 Tegangan 5V Anoda D1105 = 4,1 Volt Lepaskan D1105
Pin No.82 IC801 (3.9 V) D1002 Power supply (AC-Detect) Pin No.82 IC801 = 3.9 Volt Lepaskan D1002
Pin No.83 IC801 (0.6 V) R523 Vertical Pin No.83 IC801 = 0.6 Volt Lepaskan R523
Provider Internet ISP Dedicated Indonesia
Paket internet Dedicated Fiber Optik & Wireless Indonesia
Paket internet Kantor Dedicated, ISP Dedicated Fiber Optik & Wireless Indonesia
Provider Internet ISP Dedicated Indonesia terbaik, internet Kantor Dedicated, Fiber Optik & Wireless Indonesia

PIN PROTEKSI SANYO

Sanyo

Model / Series Masukan Proteksi Detektor Yang Dideteksi Menonaktifkan Proteksi
Chasis FC-3A Pin No.27 IC Micom
(LC 8634XX / LC 8632XX, QXXAVB864P, QXXAVC044P)
Me-nonaktifkan protek utama,
lepaskan R830 (1 K ohm)
Q527 Vertical Lepaskan RQ527
D681 Tegangan 9V Lepaskan D681
D682 Tegangan 24V Lepaskan D682
Q449, D468 X-Ray Lepaskan Q449 & D468
D664 Tegangan 12V Lepaskan D664
D486 Tegangan 180V Lepaskan D486
Chasis EB-2A, AA1-A Pin No.31 IC Micom (QXXAAC22XX) D392 Tegangan 24V Lepaskan D392
D393 Tegangan 12V Lepaskan D393
D391 Tegangan 180V Lepaskan D391
Chasis AC-1A Pin No.41 IC Micom (QXXAAC23XX) D445 ABL/X-Ray Lepaskan D445
D492 Tegangan 180V Lepaskan D492
D655 Tegangan 8V Lepaskan D655
D654 Tegangan 12V Lepaskan D654
Q527 Vertikal Out Lepaskan Q527
D646 Tegangan 24V Lepaskan D646
Chasis A-3A Pin No.15 IC Micom (M34300N4-XXXSP) D792 Tegangan 9V Lepaskan D792
CG21XS2 Pin No.23 IC Jungle (LA769XX)   Power fail Lepaskan J830
Provider Internet ISP Dedicated Indonesia
Paket internet Dedicated Fiber Optik & Wireless Indonesia
Paket internet Kantor Dedicated, ISP Dedicated Fiber Optik & Wireless Indonesia
Provider Internet ISP Dedicated Indonesia terbaik, internet Kantor Dedicated, Fiber Optik & Wireless Indonesia

PIN PROTEKSI SONY

Sony

Model / Series Masukan Proteksi Menonaktifkan Pusat Proteksi Detektor Yang Dideteksi Menonaktifkan Proteksi
Chasis BG-2T Pin No.50 IC 301(TDA8844) = 1.5V Lepaskan R368 (1KΩ) R369 (1.2MΩ) ABL Lepaskan R369
D501 X-Ray Lepaskan D501
Chasis BG-2S Pin No.50 IC 01(TDA8374) = 1.5V Lepaskan R341 (1KΩ) D1505 Vertikal Lepaskan D1505
R319 (1.2MΩ) ABL Lepaskan R319
D591 X-Ray Lepaskan D591
Chasis BG-2 Pin No.48 IC 01(TDA8366) = 1.5V Lepaskan R341 (1KΩ) D1505 Vertikal Lepaskan D1505
R319 (1.2MΩ) ABL Lepaskan R319
D591 X-Ray Lepaskan D591

PIN PROTEKSI LG

LG


Model / Series Masukan Proteksi Menonaktifkan Pusat Proteksi Detektor Yang Dideteksi Menonaktifkan Proteksi
Chasis MC-83A Pin No.8 IC 01(M37272M) = 4V Lepaskan Q16 (C3198Y) D401 Heater / X-Ray Lepaskan D401
D402 Tegangan 115V Lepaskan D402
Chasis MC-84A Pin No.41 IC 01(CXP86324) = 3.8V Lepaskan R57 (100 Ω) D301 Tegangan 16V Lepaskan D301
D303 Tegangan 45V Lepaskan D303
D744 Heater / X-Ray Lepaskan D744
Chasis MC-64A Pin No.20 IC 01(LG8634-15D) = 5V Lepaskan JP102 Q302 Vertikal Output Lepaskan Q302
D408 Tegangan pada T402 Lepaskan D408
D415 Tegangan 8V Lepaskan D415
D8002 Heater / X-Ray Lepaskan D8002
D416 Tegangan 8V Lepaskan D416
Chasis MC-059 Pin No.25 IC 501(LG631) = 5V Lepaskan Q16(C103) Q403 Tegangan 110V Lepaskan R423 (12K)
D303 Vertikal Lepaskan D303
D401 Heater / X-Ray Lepaskan D401


Provider Internet ISP Dedicated Indonesia
Paket internet Dedicated Fiber Optik & Wireless Indonesia
Paket internet Kantor Dedicated, ISP Dedicated Fiber Optik & Wireless Indonesia
Provider Internet ISP Dedicated Indonesia terbaik, internet Kantor Dedicated, Fiber Optik & Wireless Indonesia

Senin, 15 Agustus 2011

PROTEK PADA POLYTRON DIVA (MX 6202)

Cara kerja protek pada IC HBT-00-026 sama seperti cara kerja ic program pada umumnya , yaitu apabila tegangan di pin protek di (0) kan maka ic akan memberi perintah protek/stanby.
Protek pada polytron MX 6202 di sadap dari denyut vertical blanking.



Setelah tv nyala ,ic vertikal bekerja di pin Vblk mengeluarkan denyut sinkronisasi (biasanya di manfaatkan untuk sinkronisasi disply vertical) tapi untuk type ini di pakai untuk mensuply tegangan protek. Elko 1uF berfungsi untuk menahan tegangan DC dan meloloskan tegangan AC. Lalu di searahkan oleh deoda dan hasil tegangannya dipakai untuk memberi tegangan di pin protek IC HB-00-026.
Untuk Type ini melumpuhkan protek tidak bisa dengan memotong jamper/jalur,apalagi dengan mencabut ic vertical , karena tegangan di pin protek di dapat dari frekwensi vertical . berbeda dengan type lain pada umumnya, tegangan protek didapat dari B+ melalui resistor dan apabila terjadi kerusakan baru di (0) kan oleh deoda seperti post sebelumnya.
Penulis pernah mengalami protek pada type MX 6202 ini. semuanya tegangan normal vertical juga normal Vblk signal normal, setelah ukur di pin protek HB00-026 pin 62 tegangan Cuma ada 2volt setelah di periksa ternyata elco 1uF kering ,jadi tidak bisa nenghantarkan tegangan ac dengan sempurna.untuk mengatasinya ganti elco 1uf atau dengan nilai yg lebih besar seperti dengan nilai 47 uf..

Minggu, 24 Juli 2011

Sistim protek Sanyo dengan QXXAVB908 dan QXXAVB889

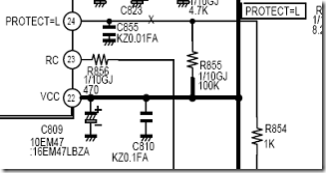

  • Protek input ic mikrokontrol QXXAVB908 adalah pin-24 dimana pada kondisi normal mempunyai tegangan “high”. Jika tegangan berubah menjadi “low” maka akan menyebabkan protek aktip bekerja
  • Untuk melumpuhkan semua fungsi protek – maka dapat dilepas R854


clip_image002


Sampling protek
Untuk melumpuhkan
  • Tegangan 9v dari regulator Q661
  • Lepas D681
  • Tegangan 26V dari transistoryang dikontrol switch on-off Q683
  • Lepas D682
  • Kerja bagian Vertikal-out yang disampling dengan transistor Q527 normal tegangan basis adalah nol
  • Lepas Q527



++++++++++++++++++++++

Service mode SHARP

Kumpulan macam-macam cara Service Mode Sharp
Cara.1 (model lama)

  • Cari sebuah switch NORMAL – SERVICE
  • Bentuknya mirip switch yang digunakan pada bagian vertikal
  • Lokasi ada pada main-pcb bagian belakang dekat dengan TUNER
  • Untuk masuk service mode – pindah ke posisi SERVICE

Cara.2

  • Power on
  • Pastikan adjustment gambar pada posisi NORMAL (dengan remot)
  • Short-kan JA137 & JA138 sekitar 1 detik kemudian lepas lagi, maka akan masuk pada service mode.
  • Navigasi menggunakan Ch dan Vol
  • Untuk exit matikan pesawat
Ganti IC memori baru (kosong)
  • Power off
  • Short-kan terus sementara JA137 dan JA138
  • Hidupkan pesawat
  • Tunggu sekitar 30 detik otomatis data default kan ditulis kedalam memori

Cara.3

  • Main-switch off atau cabut power-cord (kabel listrik)
  • Tekan dan tahan secara bersamaan Vol-down dan Ch-up pada front panel
  • Hidupkan pesawat
  • Navigasi menggunakan Ch dan Vol dengan remote
  • Exit matikan main-switch (data disimpan secara otomatis)

Cara.4 (slim dengan UOC kotak)

  • Power on
  • Pastikan adjustment gambar pada posisi NORMAL (dengan remote)
  • Shortkan pin-5 Mikrokontrol sekitar 1 detik dan lepas kembali (atau JA483 dengan JA484)
  • Tekan MENU untuk memilih MODE yang akan diadjust (Adjust Mode, Check mode, Option mode dll)
  • Navigasi menggunakan Ch dan Vol
  • Tunggu sekitar 4 detik sebelum pindah ke adjustment lainnya agar data disimpan dahulu secara otomatis
Ganti memori baru (kosong)
  • Power off
  • Shortkan terus sementara pin-5 Mikrokontrol ke ground (atau JA483 dengan JA484)
  • Hidupkan pesawat
  • Tunggu sekitar 30 detik dan otomatis data default akan ditulis kedalam memori
  • Jika data default gagal – kemungkinan dapat disebabkan karena ABL britnes terlalu terang atau ada problem pada ABL

Cara.5

  • Tekan MENU pada remote
  • Selanjutnya tekan angka 4-7-2-5
  • Navigasi menggunakan Ch dan Vol
  • Untuk exit matikan pesawat

+++++++++++++++++++++++++++
